BCS-103-L-D-PE - Samtec Inc.

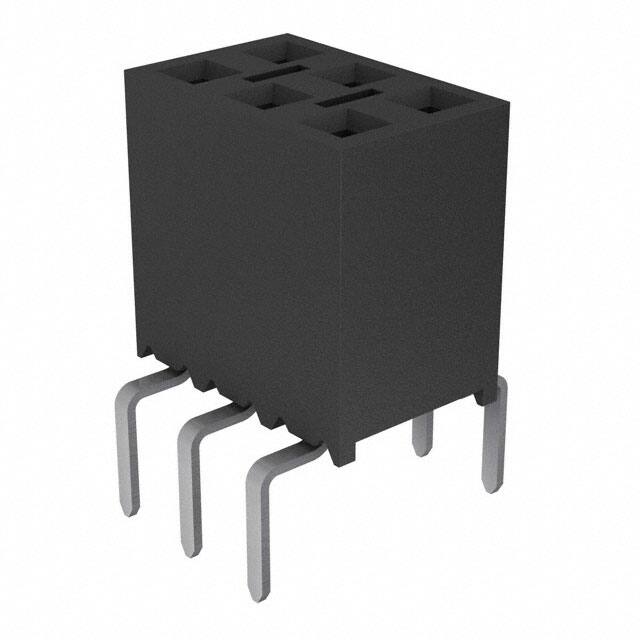

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-BCS-103-L-D-PE

Hersteller Teil #: BCS-103-L-D-PE

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

Beschreibung: SAMTEC BCS-103-L-D-PE Board-To-Board Connector, Pass Through, BCS Series, 6 Contacts, Receptacle, 2.54 mm, Solder, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

BCS-103-L-D-PE Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP), Glass Filled

Voltage Rated

475VAC

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

Tiger Claw™ BCS

Published

2009

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Receptacle, Pass Through

Number of Positions

Number of Rows

Gender

Receptacle

Additional Feature

ELP, PASS THROUGH ENTRY

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Female Socket

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

4.6A per Contact

Orientation

Straight

Depth

7.62mm

Insulation Height

0.290 7.37mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.128 3.25mm

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Housing Color

Black

Contact Resistance

10mOhm

Insulation Resistance

5000000000Ohm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

475V

Max Current Rating

5.9A

Dielectric Withstanding Voltage

375VAC V

Durability

500 Cycles

Insertion Force-Max

1.39 N

Withdrawl Force-Min

.834 N

Length

7.62mm

Width

5.08mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

50.0μin 1.27μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	BCS-103-L-D-PE		SAMTEC BCS-103-L-D-PE Board-To-Board Connector, Pass Through, BCS Series, 6 Contacts, Receptacle, 2.54 mm, Solder, 2 Rows
	SSQ-103-01-G-D		CONN RCPT .100" 6POS DUAL GOLD

BCS-103-L-D-PE Preis
BCS-103-L-D-PE Verteilers
BCS-103-L-D-PE Hersteller
BCS-103-L-D-PE Technische Daten
BCS-103-L-D-PE PDF
BCS-103-L-D-PE Datenblätter
BCS-103-L-D-PE Bild
BCS-103-L-D-PE Foto
BCS-103-L-D-PE Teil
BCS-103-L-D-PE Lagerbestand
BCS-103-L-D-PE Inventar
BCS-103-L-D-PE Angebotsanfrage
Kaufen BCS-103-L-D-PE
BCS-103-L-D-PE Anfrage
BCS-103-L-D-PE Onlinebestellung

Suchen Sie nach anderen Teilen wie BCS10

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC BCS-103-L-D-PE Board-To-Board Connector, Pass Through, BCS Series, 6 Contacts, Receptacle, 2.54 mm, Solder, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 24 Kann sofort geliefert werden

Stückpreis: 1.60984

Menge.	Stückpreis
1+:	$1.60984
10+:	$1.51872
100+:	$1.43275
500+:	$1.35165
1000+:	$1.27514

Zwischensumme: $1.60984
